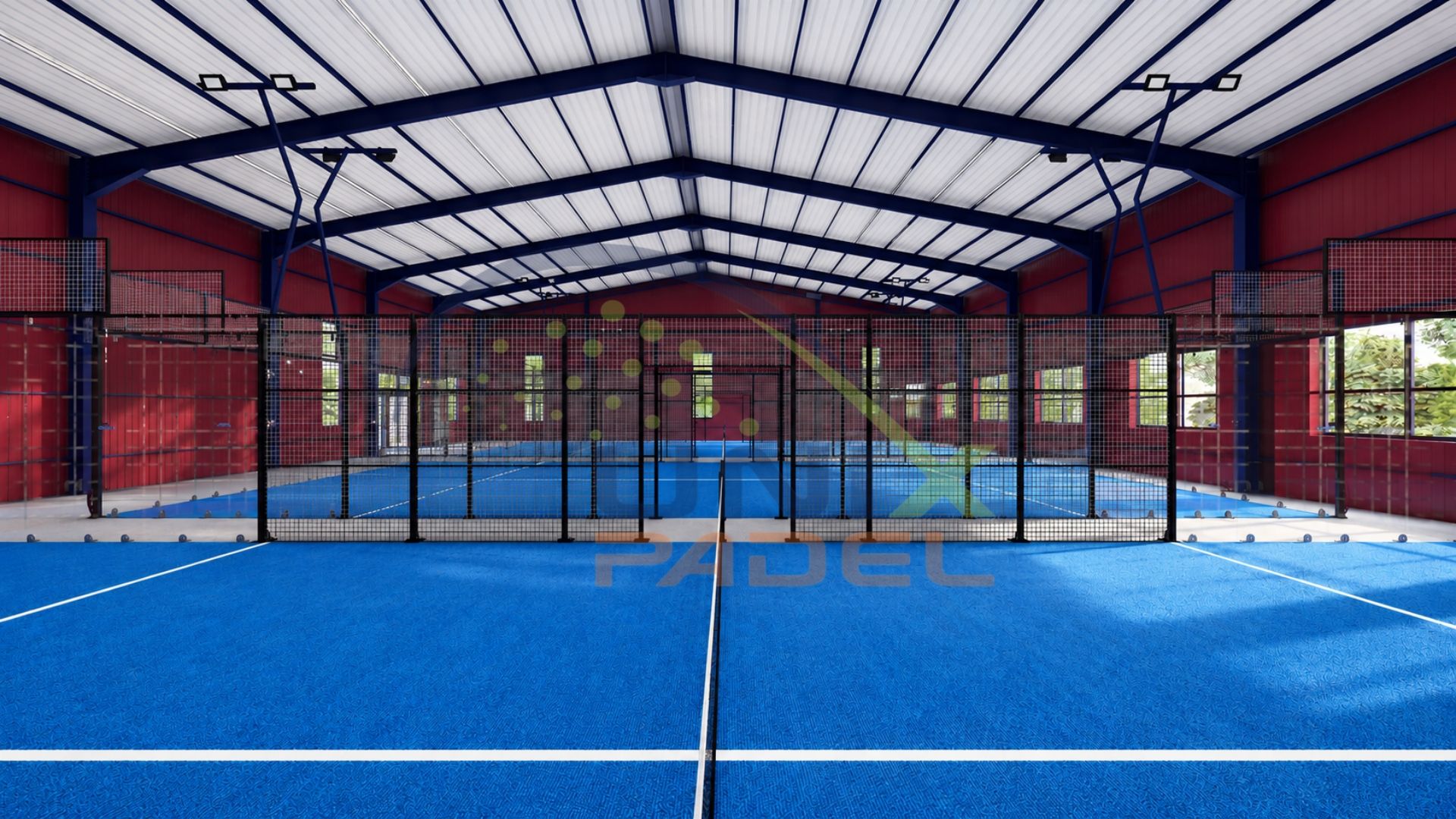

Система из сэндвич-панелей Unixpadel закрывает падел-корты со всех сторон утеплёнными панелями со стальной облицовкой на каркасе из горячеоцинкованных двутавров. В итоге получается зал уровня крытого помещения: на кортах можно играть в летнюю жару, зимний холод, дождь и ветер, а отопление и охлаждение обходятся гораздо дешевле, чем в однослойном металлическом ангаре.
Почему зал из сэндвич-панелей
- Бронирования круглый год: утеплённая оболочка держит стабильную температуру внутри, сезон не заканчивается.
- Меньше эксплуатационные расходы: сердечник PIR/PUR снижает затраты энергии на отопление и вентиляцию.
- Тихие корты: панели удерживают звук мяча внутри и шум улицы снаружи, что упрощает согласование рядом с жилой застройкой.

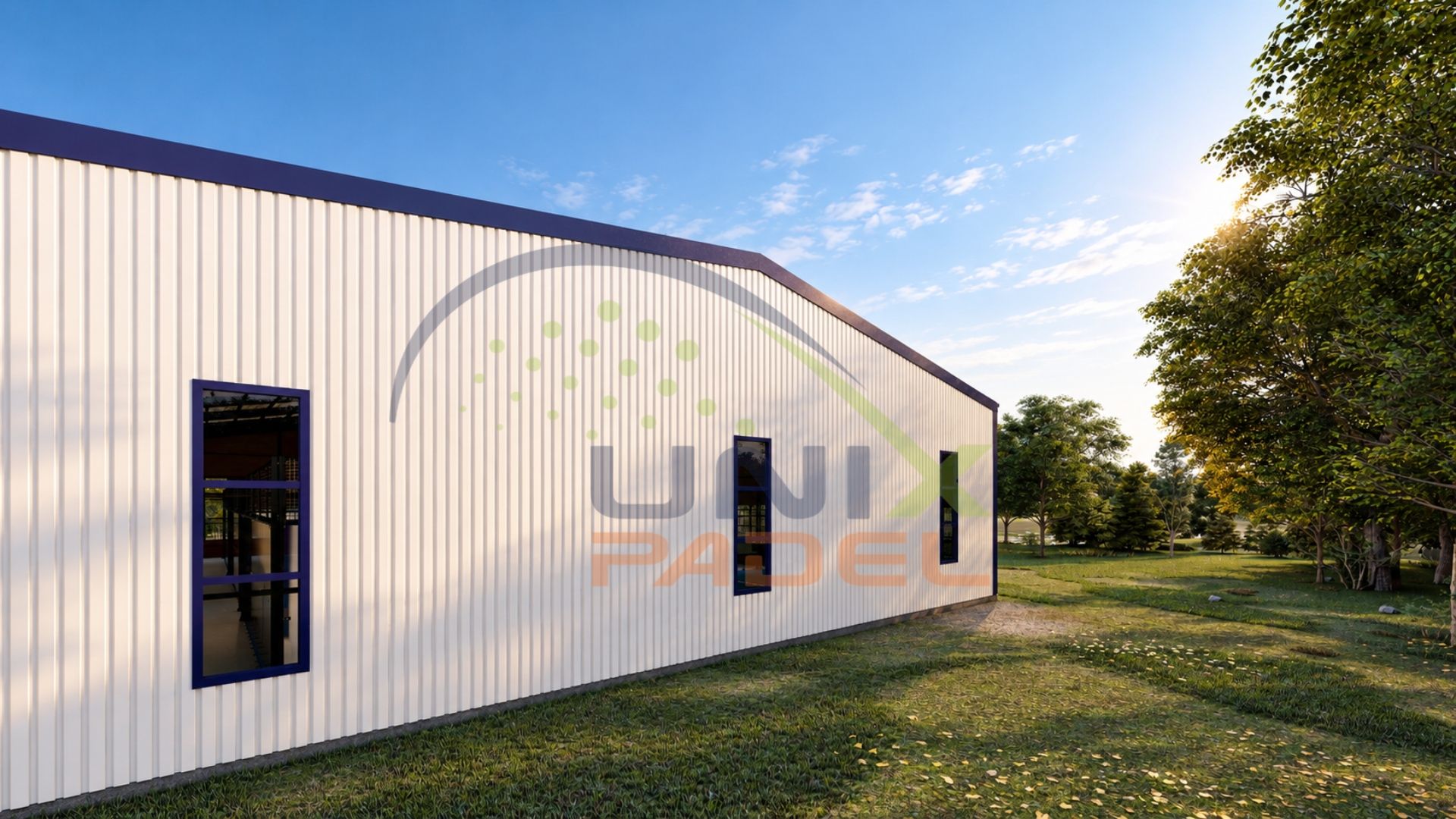

- Дневной свет там, где нужно: остеклённые участки фасада и зенитные фонари встраиваются в сетку панелей.
- Быстрое закрытие контура: панели заводского изготовления крепятся болтами ко вторичному каркасу, зал закрывается через несколько дней после монтажа рам.
Базовая планировка

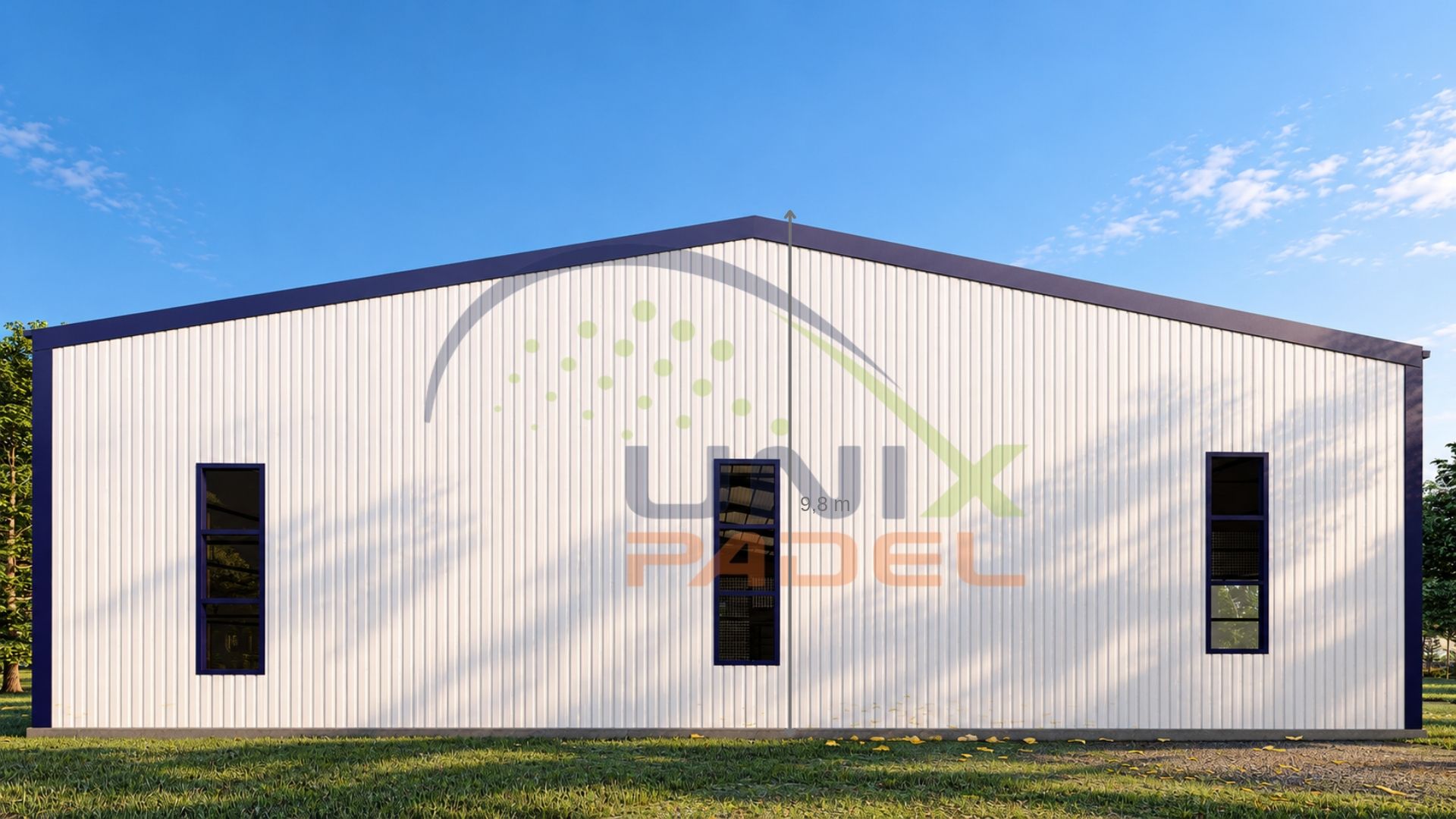

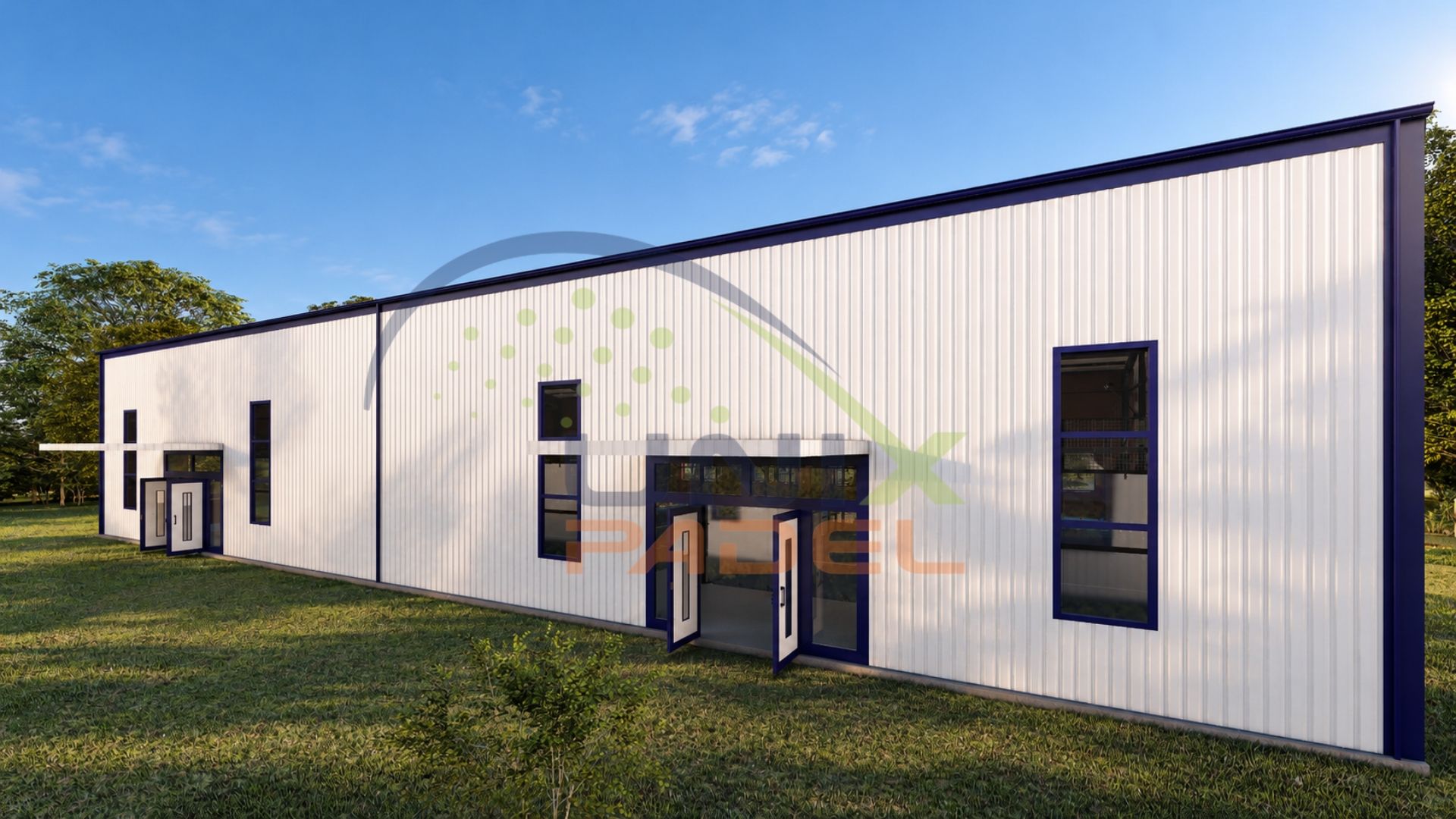

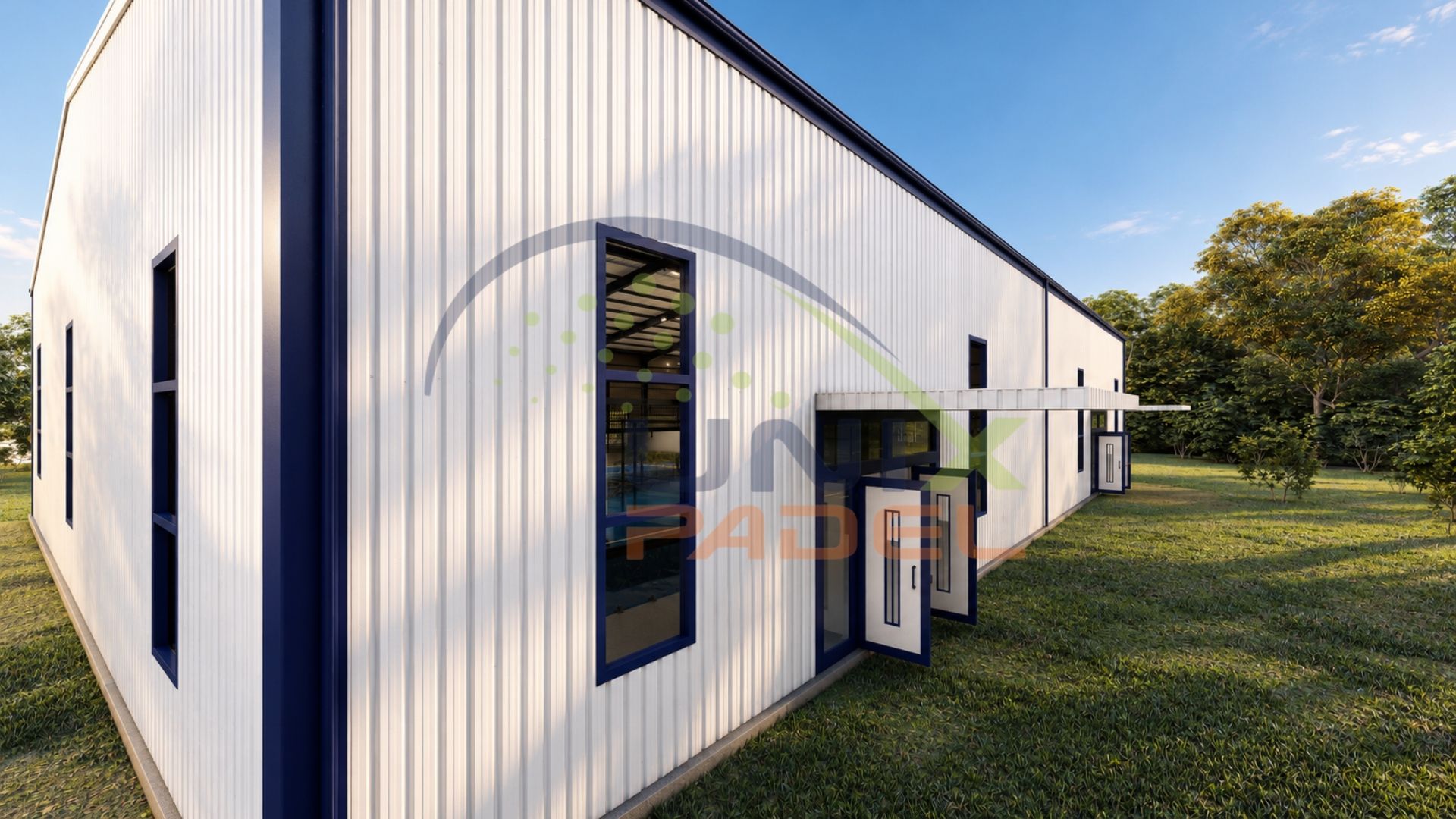

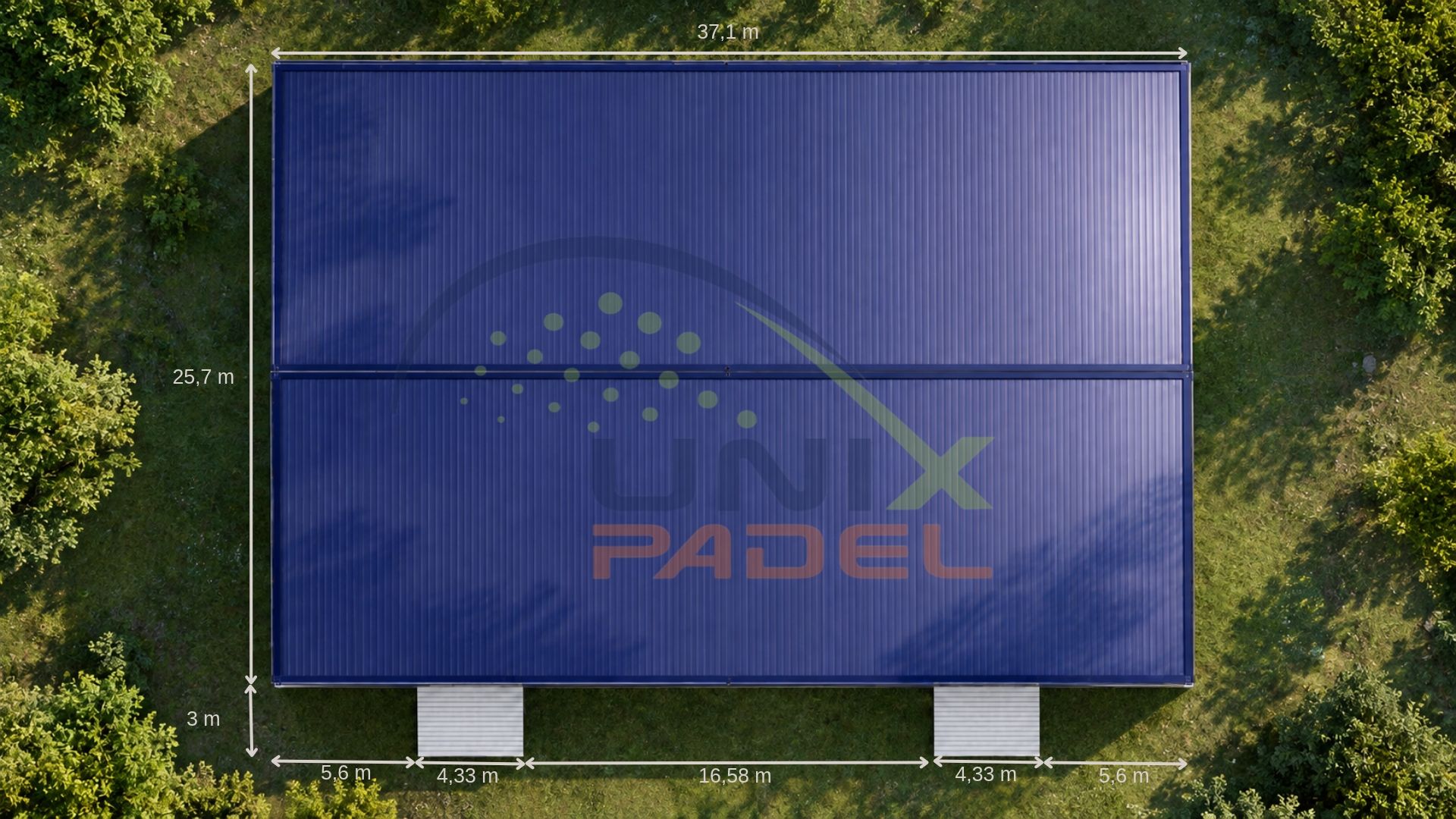

Визуализации на этой странице показывают многокортовый зал с кровлей 37,1 × 25,7 м, карнизом на 7,58 м и коньком на 9,8 м. Два входных козырька шириной 4,33 м выступают на 3 м от длинного фасада. Длина, пролёт и число входов задаются под каждый проект.
Состав системы
- Основной и вторичный стальной каркас из двутавров S355
- Кровля и фасады из теплоизолированных сэндвич-панелей
- Остеклённые элементы фасада для естественного освещения
- Встроенные водостоки, водоотвод и контроль конденсата
- Снегозадержание и точки доступа для обслуживания
- Проект анкеровки и узлов примыкания к фундаменту
Расчёт под площадку
Каждый зал рассчитывается на снеговые, ветровые и сейсмические нагрузки места установки по EN 1990, EN 1991 и EN 1993, а по требованию надзорного органа — и по EN 1998. Анкеры — химические или механические с одобрением ETA по EAD 330232-00-0601, рассчитанные на совместное действие растяжения и среза.
Передаваемая документация
С каждым проектом передаются расчёты конструкций, протоколы испытаний панелей, классификация пожарной безопасности и документация по анкеровке за подписью лицензированного инженера-конструктора. Документы готовятся для разрешения на строительство в стране объекта.
